Modifica potenza d'uscita a ubitx


Il ricetrans ubitx venduto come kit premontato ha avuto un grosso successo.
Con poco più di 100USD (più eventuali spese doganali) si ottiene un RTX SSB da 80 a 10 metri .
Display digitale e gestione delle commutazioni con un Arduino Nano.
La potenza d'uscita con potenza di uscita va da una decina di W su 80 metri a poco più di un W sui 19 metri Questo perchè per mantenere i costi bassi, la parte finale RF è affidata ad un push-pull del noto mosfet IRF510, nato per tutt'altri scopi.
Il ricevitore è eccellente sia come sensibilità che come dinamica.
Oltre alla notevole disparità della potenza d'uscita, la radio ha alcuni difetti sopportabili: manca un AGC ed un circuito S-meter.
Per di pù è reperibile un software di KD8CEC che sostituisce il software orignale dell'ubitx, introducendo notevolissime migliorie, fra cui il protocollo CAT, grazie al quale si puo` accedere facilmente al mondo delle cominicazioni digitali com FT8, FT4, ecc
In rete si trova un bellissimo forum molto frequentato dove sono state presentate numerosissime modifiche al TRX ubitx.net

Una modifica facilissima &egave; prevista del progettista, è quella di alimentare la sezione push-pull con una tensiome superiore ai 12-13V dell'apparato che viene consegnato con il conduttore di alimentazione del TRX senza push-pull rappresentato da un filo di colore rosso ed uno di colore marrone che porta l'alimentazione al push-pull.
I due conduttori sono collegati assieme così che sia il TRX che il PP vengono alimentati a 12-13V.
Dividendo i due fili ed alimentando quello marrone con una tensione più elevata (fino a 24-25V 2.5A), la potenza cresce in modo siginifcativo.
Per maggior sicurezza ho fissato un ventilatorina 60x60mm ex PC da 12V 150ma subito sopra ai dissipatori del due IRF510, sempre alimentato.

La corrente per il solo TRX + i vari LED ed il ventilatore, con 12V di alimentazione, raggiunge i 750 mA circa
La corrente al push pull sia a 12V che a 25V è riportata nella tabella seguente assieme alla relativa potenza, misurata su carico fittizio a 50 Ohm.
La massima temperature misurata sui mosfet del PP ha raggiunto al massimo i 42°C con il ventilatore sempre in funzione, situazione di tutta sicurezza.

La potenza d'uscita si raddoppia all'incirca, e questo a costo zero.
Si potrebbe aumentare un poco la potenza alimentando il TRX (filo rosso) con 13.8V, ma questo portrebbe a sovraccaricare il regolatore 5V dell'Arduino che già scalda molto ed anche l'IC di bassa frequenza della versione 3 che è molto delicato. Per me non vale la pena.
Ecco come ho fatto io:

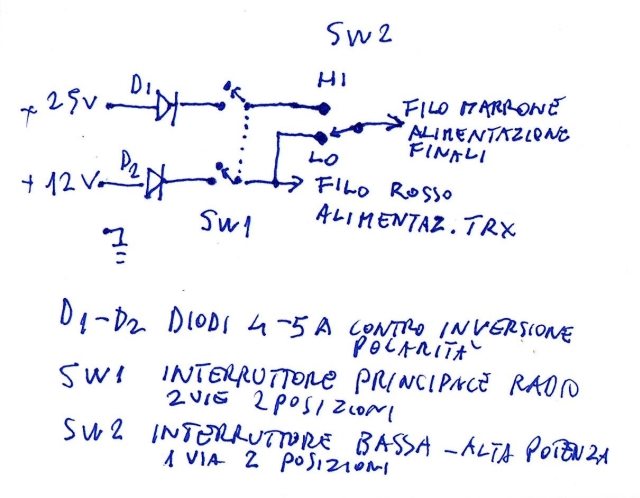

schema, click per ingrandire
foto ubitx-mod.jpg



Risultati
banda TRX 12V - PP 12V TRX 12V - PP 25V
--- WattApush-pull WattApush-pull
80 91.90 202.20
40 6.81.90 162.05
30 3.51.45 91.36
20 41.8 81.52
17 61.23 31.42
15 2.21.29 50.88
12 1.81.2 3.50.82
10 11.06 30.64
