un-un 1:9, ovvero come non farsi fuorviare da cattivi consiglieri

Ho visto un filmato molto interessante di un collega slovacco OM0MT, Peter, che presentava su youtube la costruzione ed il test di una long-wire.
Questo interessante tipo di antenna richiede la costruzione di un trasformatore di tipo un-un (unbalanced- to unbalanced) con rapporto 1 a 9 per adattare ad un trx a 50 ohm, l'impedenza di 450 Ohm in genere presentata da questa antenna, che è un conduttore di una certa lunghezza.
Sia nelle misure con strumenti che nelle prove in aria, la sua antenna, lunghezza circa 20 metri, con un contrappeso di circa 10 metri è stata usata su molte gamme senza adattatore d'antenna, e questo è il dato che mi ha spinto a provare a costruirla.
Purtroppo l'autore ha usato per sua ammissione un toroide sconosciuto su cui ha avvolto 5 o 6 spire trifilari. Questi avvolgimenti sono stati poi connessi per ottenere un autotrasformatore con rapporto di spire 1 a 3, da cui il rapporto d'impedenza 1 a 9.
Ho quindi cercato in giro altri articoli in rete che parlassero di un-un 9:1 per vedere che tipo di toroidi raccomandassero e ne ho trovati tantissimi.
Quasi tutti raccomandavano l'uso di un toroide del tipo T200-2 o T200-6. La dimensione del toroide era raccomandata per potenze piuttosto elevate, di circa 400W ed anche per poter ospitare una decina di spire trifilari con filo abbastanza spesso.
Per il QRP, il toroide potrebbe quindi essere anche molto più piccolo, ma dovendo avvolgervi come veniva raccomandato in questi articoli, nove o dieci spire trifilari, non era possibile usare per motivi di spazio, dei toroidi troppo piccoli.

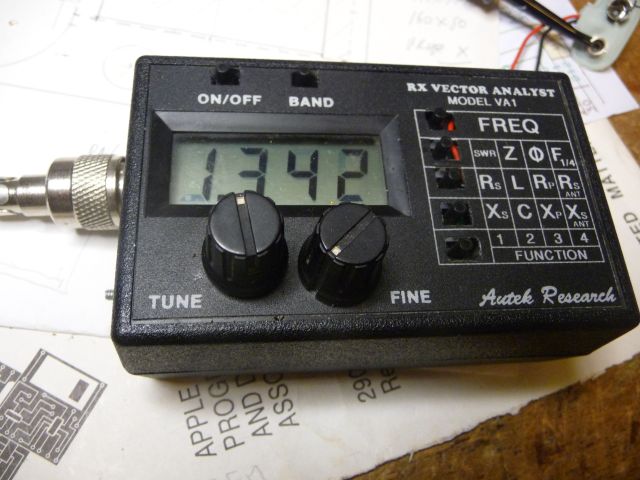

Ho cercato fra i miei toroidi ed ho trovato un T200-6, un T130-2, ho avvolto come raccomandato le spire in trifilare, ho fatto i collegamenti opportuni, ho collegato tre resistenze da 150 Ohm 1/4W in serie per simulare il carico da 450 Ohm ed ho iniziato a fare le misure con un piccolo analizzatore d'antenna AUTEK.



Risultati delle prove

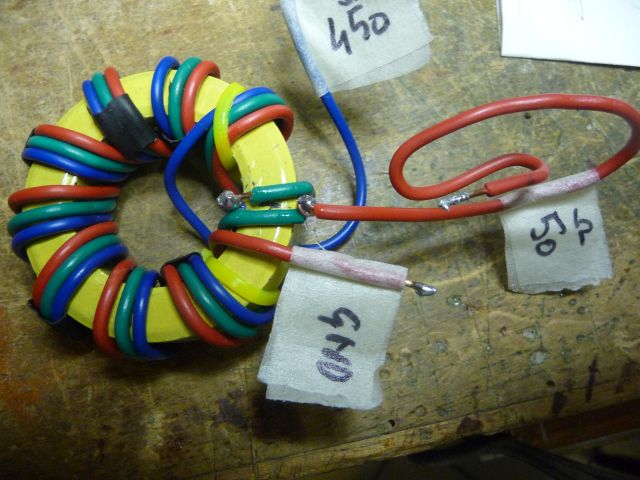

T200-6, 9 spire
Frequenza MHzSWR
0.87>16
1.408.8
2.558.2
4.615.8
8.873.2
17.41.74
33.862.76

Dopo l'iniziale sorpresa, ho controllato i collegamenti, ma andavano bene, ho provato l'Autek con carichi di valore noto, nessun problema.
Ho pensato che il mix 6 avesse una permeabilità troppo bassa e quindi ho provato con il T130-2 come potete vedere nella tabella qui a fianco

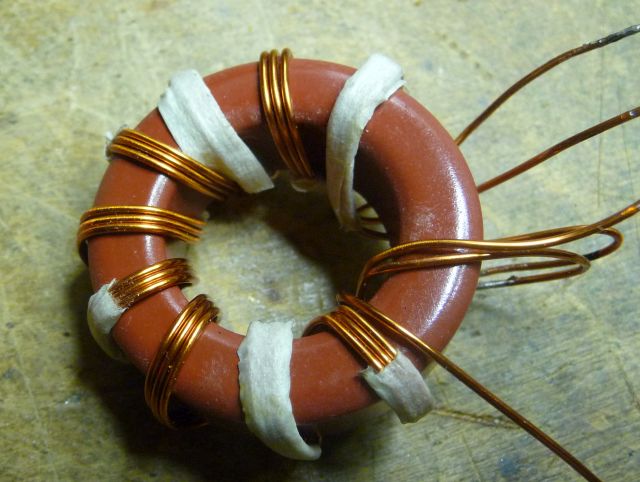

T130-2, 10 spire:
Frequenza MHzSWR
0.8716.6
1.406.2
2.554.8
4.613.23
8.871.74
17.41.21
33.862.16

Il ROS comincia a ridursi solo ad alcune frequenze alte con un mix 2 a permeabilità maggiore rispetto al mix 6, non potendo aumentare di molto il numero delle spire, ho usato un toroide in ferrite, come si vede qui a fianco. (L'aumento dello SWR a 33 MHz è dovuto al fatto che le resistenze da 150 Ohm usate erano non antinduttive)

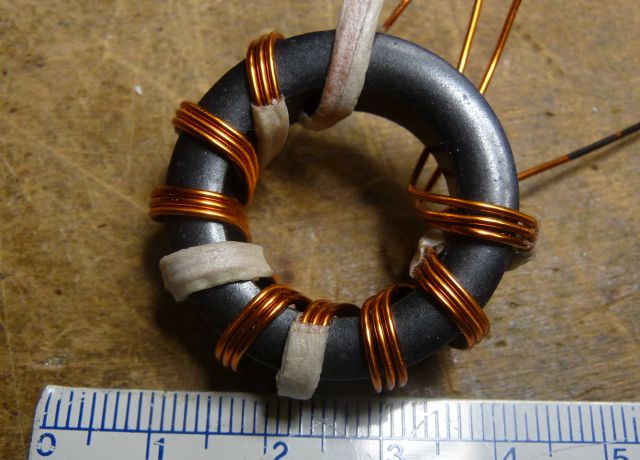

FT104-43, 10 spire:
Frequenza MHzSWR
0.871.12
1.401.08
2.551.02
4.611.04
8.871.08
17.41.21
33.861.82

Finalmente il risultato è eccellente con un toroide in ferrite FT104-43 (l'unico che avevo abbastanza grande per farci stare le dieci spire trifilari).
(Anche qui l'aumento dello SWR a 33 MHz è dovuto al fatto che le resistenze da 150 Ohm usate erano non antinduttive)
Morale elettronica
Per i trasformatori d'impedenza usare toroidi in ferrite (FT) e non a polvere di ferro (T) che hanno una permeabilità molto più bassa dei precedenti e quindi richiederebbero un numero di spire troppo elevato.

Morale non elettronica
in rete si trova di tutto, cose eccellenti e cose meno eccellenti. Quindi cerchiamo sempre di fare prove sperimentali.
Questo ci aiuterà ad imparare a ragionare ed a lavorare e ci eviterà molte delusioni a causa di tanti cattivi consiglieri scopiazzatori sempre in agguato.


foto T130-2.jpgfoto T200-6.jpgfoto autek_VA1.jpg
foto ft104-43.jpg
Cliccare sulle immagini per ingrandirle
